PI -250
Fongming
概述
PI 系列（聚酰亚胺）电线是目前全球工业界公认的高性能电线。聚酰亚胺（Polyimide）作为一种极耐高温、耐化学性且具备极强机械韧性的聚合物，被誉为“21世纪有希望的微电子材料”之一。
本系列 PI 线专为空间受限、重量敏感且环境恶劣的项目设计。
描述

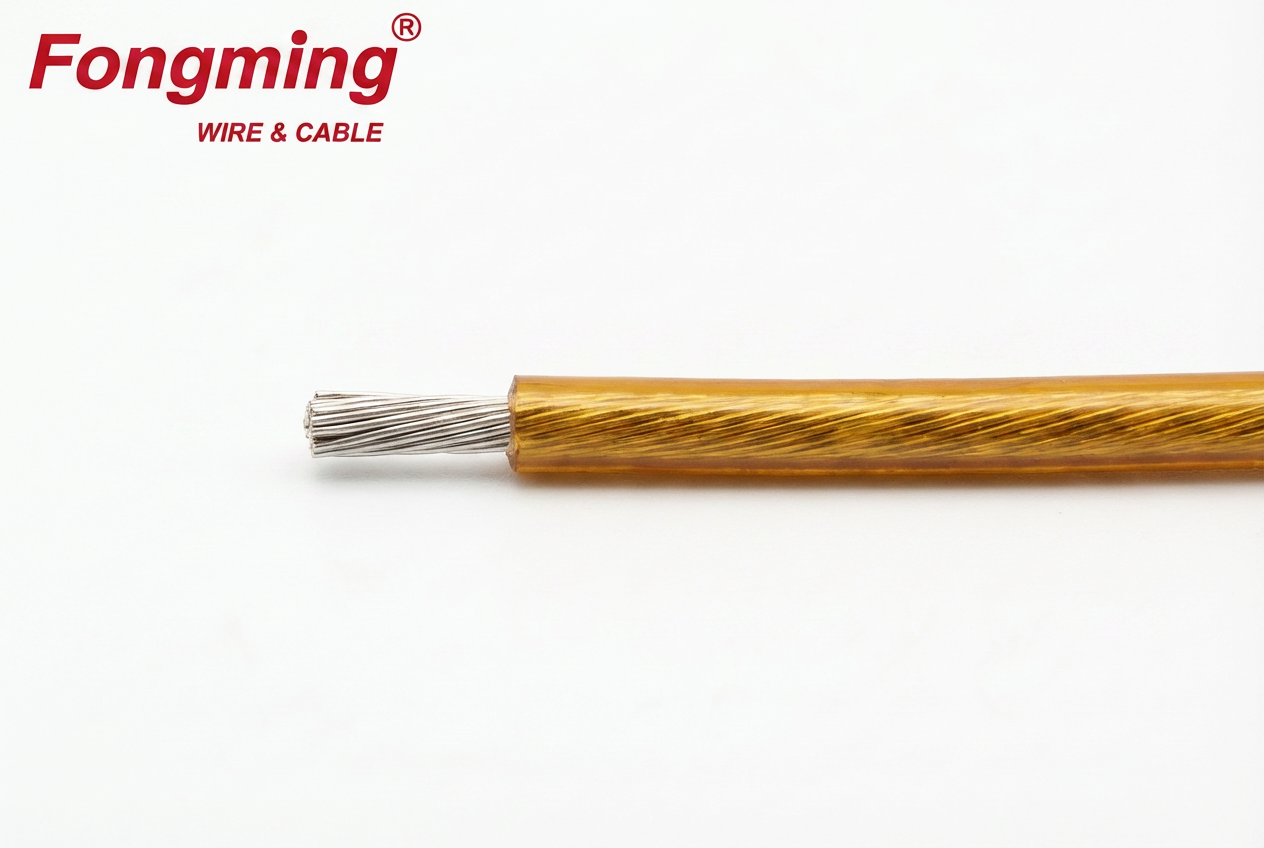

名称：聚酰亚胺 (PI) 绝缘高性能电线
型号：PI-250 系列
尺寸范围：24 AWG ~ 10 AWG
颜色：天然琥珀色（半透明）或按需定制
特征
极佳耐温性：长期工作温度为 −60℃至 +250℃，瞬时可承受极高温而不融化。
轻量化薄壁设计：PI 材料极高的强度允许在极薄的绝缘厚度下提供卓越的电气防护，显著减轻整体重量与体积。
卓越机械强度：具备极强的抗拉强度与抗撕裂性，即使在极窄的弯曲半径下也不会开裂（无“冷流”效应）。
耐化学与耐油：能抵御喷气燃料、液压油、强溶剂及大多数酸性腐蚀。
抗电晕与高绝缘：在高电压频率下表现出极低的介电损耗，延长电机与精密设备的使用寿命。
生物相容性：材料物理特性稳定，可用于需要严格灭菌的医疗环境。
结构
导体 (Conductor)：精密绞合镀镍铜丝（耐腐蚀、抗氧化）或镀银铜丝（高频信号优选）。
绝缘层 (Insulation)：高性能聚酰亚胺 (PI) 树脂，通过先进的挤出工艺确保绝缘层高度均匀。
航空航天：飞机机翼布线、飞行控制系统、航空发动机引线。
卫星与空间技术：深空探测器的轻量化电缆系统，耐太空高能射线。
精密医疗：超细导管线、心脏起搏器引线、内窥镜控制线。
高精密电机：用于要求极高能量密度和耐热等级的电机绕组引出线。
油气工业：下井测井仪器及高温腐蚀环境下的数据采集线。
| 规格 (AWG) | 导体结构 (n/mm) | 导体外径 (mm) | 绝缘厚度 (mm) | 完成外径 (mm) |
|---|---|---|---|---|
| 24 | 7/0.20 | 0.60 | 0.10 | 0.8±0.1 |
| 22 | 7/0.254 | 0.76 | 0.10 | 1.0±0.1 |
| 20 | 7/0.32 | 0.96 | 0.10 | 1.2±0.1 |
| 18 | 7/0.39 | 1.17 | 0.10 | 1.4±0.1 |
| 16 | 19/0.30 | 1.50 | 0.20 | 1.9±0.1 |
| 14 | 19/0.38 | 1.90 | 0.20 | 2.3±0.1 |
| 12 | 19/0.48 | 2.40 | 0.20 | 2.8±0.2 |
| 10 | 37/0.43 | 3.01 | 0.25 | 3.5±0.2 |
| 规格 (AWG) | 导体结构 (n/mm) | 导体外径 (mm) | 绝缘厚度 (mm) | 完成外径 (mm) |
|---|---|---|---|---|
| 24 | 7/0.20 | 0.60 | 0.15 | 0.9±0.1 |
| 22 | 7/0.254 | 0.76 | 0.15 | 1.1±0.1 |
| 20 | 7/0.32 | 0.96 | 0.15 | 1.3±0.1 |
| 18 | 7/0.39 | 1.17 | 0.15 | 1.5±0.1 |
| 16 | 19/0.30 | 1.50 | 0.25 | 2.0±0.1 |
| 14 | 19/0.38 | 1.90 | 0.25 | 2.4±0.1 |
| 12 | 19/0.48 | 2.40 | 0.25 | 2.9±0.2 |
| 10 | 37/0.43 | 3.01 | 0.30 | 3.6±0.2 |
问：PI 线相比 FEP/PTFE 线最大的优势是什么？
答：PI 线最大的优势在于“轻量化”和“极强的抗物理损毁能力”。在同等绝缘性能下，PI 线的体积更小、重量更轻，且在受压时不会像 PTFE 那样发生物理形变。
问：聚酰亚胺绝缘是否耐湿热环境？
答：我们采用的是高性能改性聚酰亚胺，具备优异的抗湿性能。但在长期浸泡于强碱或过热水蒸汽的环境下，建议先与我们的技术工程师确认具体规格。
问：这款线缆支持自动化剥线吗？
答：由于 PI 绝缘层极其坚韧且附着力强，传统机械剥线可能需要更高精度的设备或激光剥线工艺，以确保不损伤导体。
