UL20944
Fongming
250C 600V UL20944 PFA屏蔽电缆
描述
产品名称：多芯PFA电缆
型号：AWM20944
尺寸：2*18~2*10AWG
特征
额定电压：600V
额定温度：250℃

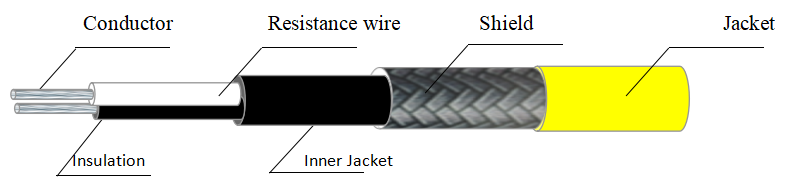

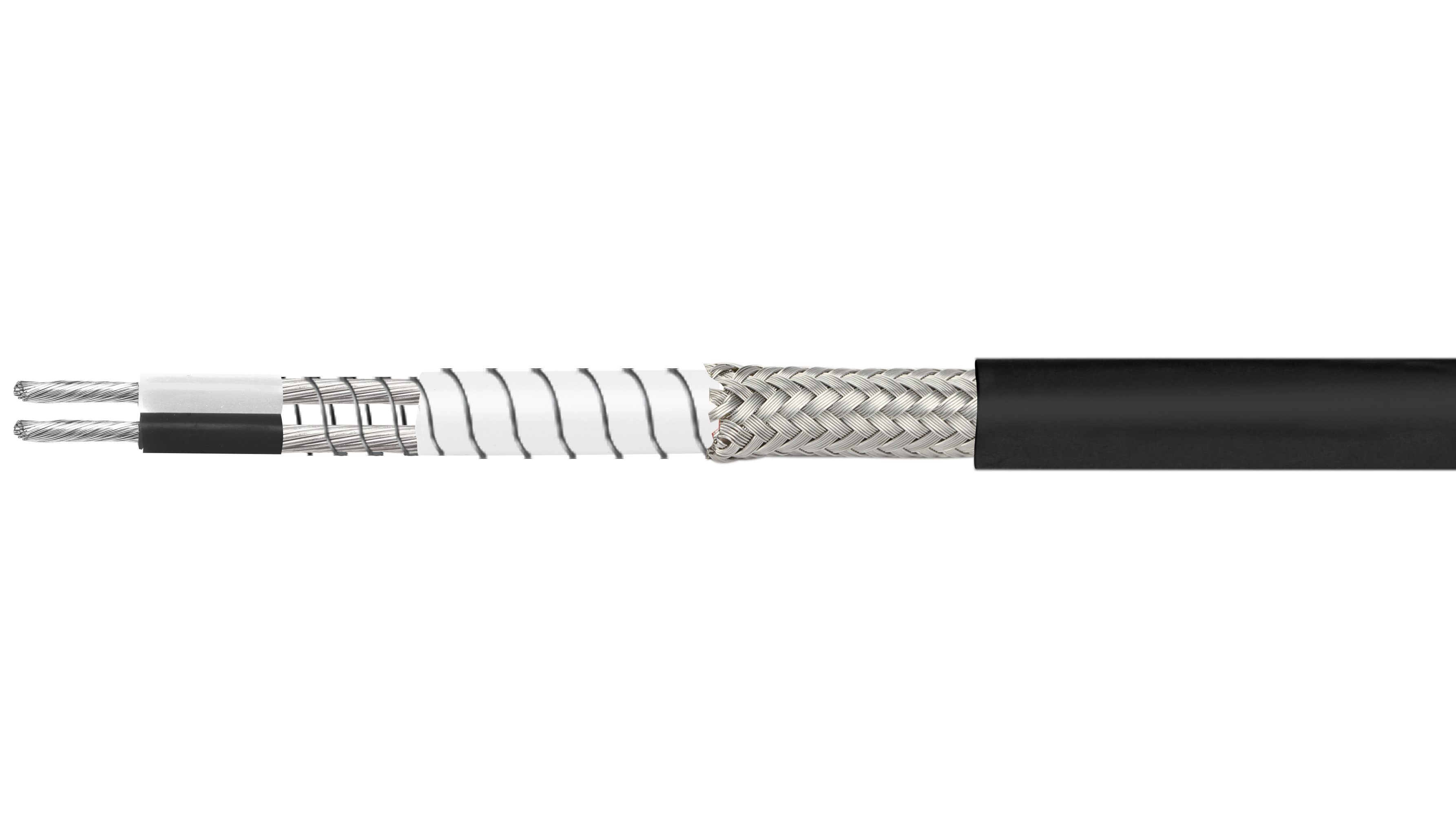

结构体
导体：镀镍丝
绝缘：PFA
内护套：PFA
绕发热丝，螺旋缠绕加热元件，沿电线长度去除PFA或MFA绝缘层，以周期性间隔将铜导体裸露约1/2宽
屏蔽：不锈钢丝
外护：PFA
只能做2芯
Size (AWG) | Conductor Structure (mm) | Diameter (mm) | Insulation Thickness (mm) | Diameter (mm) | Inner Jacket Thickness (mm) | Diameter (mm) | Shield Thickness (mm) | Jacket Thickness (mm) | Diameter (mm) | Jacket Thickness (mm) | O.D. (mm) |
2*18 | 7/0.39 | 1.17 | 0.51 | 2.20 | 0.13 | 2.5*4.7 | 0.2 | 0.33 | 3.6*5.8 | 0.51 | 4.6±0.3*6.8±0.3 |
2*16 | 19/0.3 | 1.50 | 0.51 | 2.50 | 0.13 | 2.8*5.3 | 0.2 | 0.33 | 3.9*6.4 | 0.51 | 4.9±0.3*7.4±0.3 |
2*14 | 19/0.37 | 1.85 | 0.51 | 2.90 | 0.13 | 3.2*6.1 | 0.2 | 0.33 | 4.3*7.2 | 0.51 | 5.3±0.3*8.2±0.3 |
2*12 | 19/0.48 | 2.40 | 0.51 | 3.40 | 0.13 | 3.7*7.1 | 0.2 | 0.33 | 4.8*8.2 | 0.51 | 5.8±0.3*9.2±0.5 |
2*10 | 37/0.43 | 3.02 | 0.51 | 4.02 | 0.13 | 4.3*8.3 | 0.2 | 0.33 | 5.4*9.4 | 0.51 | 6.4±0.3*10.4±0.5 |
