UL2464
Fongming

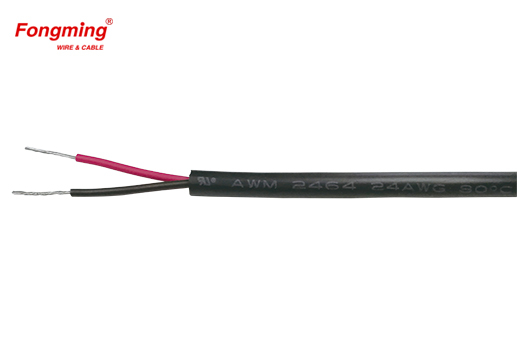

80℃ 300V UL2464聚氯乙烯电缆
描述
名称：多芯PVC电线
型号：AWM 2464
尺寸：2 * 26〜4 * 14AWG
特征
额定电压：300V
额定温度：80℃
结构
导体：镀锡铜
绝缘：挤出聚氯乙烯
屏蔽：铜丝、镀锡丝
外护：挤塑PVC
| 导体 | 绝缘 | 屏蔽 | 外护 | |||||
| AWG | 导体数量 (No./mm) | 厚度 (mm) | 数量 | 绝缘厚度 (mm) | 直径 (mm) | 结构材料 | 外护厚度 (mm) | 外径 (mm) |
| 26 | 7/0.16 | 0.48 | 2 | 0.25 | 1.00 | Al聚酯薄膜 | 0.76 | 3.5±0.1 |
| 3 | 0.25 | 1.00 | 0.76 | 3.8±0.1 | ||||
| 4 | 0.25 | 1.00 | 0.76 | 4.0±0.1 | ||||
| 24 | 11/0.16 | 0.61 | 2 | 0.26 | 1.20 | 0.76 | 4.0±0.1 | |
| 3 | 0.26 | 1.20 | 0.76 | 4.2±0.1 | ||||
| 4 | 0.26 | 1.20 | 0.76 | 4.5±0.1 | ||||
| 22 | 17/0.16 | 0.76 | 2 | 0.27 | 1.30 | 0.76 | 4.2±0.1 | |
| 3 | 0.27 | 1.30 | 0.76 | 4.4±0.1 | ||||
| 4 | 0.27 | 1.30 | 0.76 | 4.8±0.1 | ||||
| 20 | 21/0.178 | 0.94 | 2 | 0.28 | 1.50 | 0.76 | 4.6±0.1 | |
| 3 | 0.28 | 1.50 | 0.76 | 4.9±0.1 | ||||
| 4 | 0.28 | 1.50 | 0.76 | 5.3±0.1 | ||||
