gw04-1000
Fongming
1000°C 600V云母玻纤编织耐高温电线电缆
描述
耐高温电线
型号：GW04-1000
尺寸：18〜8AWG
特征
额定电压：600V
额定温度：1000℃

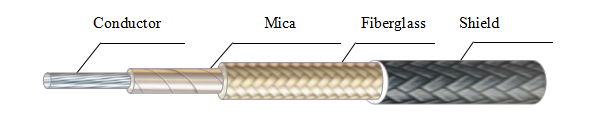

结构体
纯镍丝
绝缘：云母绕包
外护：玻纤纱编织，高温涂层
屏蔽：不锈钢丝
尺寸 AWG | 导体结构 | 导体直径 （毫米） | 绝缘厚度 （毫米） | 绝缘直径 （毫米） | 编织厚度 （毫米） | 编织直径 （毫米） | 屏蔽厚度 （毫米） | 外径 （毫米） |
18 | 17 / 0.25 | 1.19 | 1.35 | 3.89 | 0.25 | 4.4 | 0.3 | 5.0±0.2 |
16 | 27 / 0.25 | 1.50 | 1.35 | 4.20 | 0.25 | 4.7 | 0.3 | 5.3±0.2 |
14 | 42 / 0.25 | 1.87 | 1.35 | 4.57 | 0.25 | 5.1 | 0.3 | 5.7±0.2 |
12 | 67 / 0.25 | 2.42 | 1.35 | 5.12 | 0.25 | 5.6 | 0.3 | 6.2±0.2 |
10 | 106 / 0.25 | 3.26 | 1.35 | 5.96 | 0.25 | 6.6 | 0.3 | 7.2±0.3 |
8 | 168 / 0.25 | 4.10 | 1.63 | 7.36 | 0.25 | 7.9 | 0.3 | 8.5±0.3 |
