在 AI 数据中心里，电源架、整流器和电源模块之间的配线，往往是整条供电链中最“不起眼却最容易出问题”的一环。机架功率密度从过去的十几千瓦飙到 120kW 甚至更高，PSU 内部温度常年逼近绝缘材料的极限，选错一根线，轻则间歇性故障，重则整柜烧毁。
这篇文章不谈空泛的理论，直接拆解三个问题：耐热硅胶线到底该用在哪几个位置，选线时确认哪些参数，以及 UL 3132 和普通 AWM 线材的本质区别。
先厘清电流的走向。以主流 AI 机架为例，供电链大致分为五层：市电与设施配电 → 机架 PDU 与汇流排 → 电源架（PSU）→ 次级 DC 配电 → 主板 VRM/POL。
其中和“耐热硅胶线”直接相关的，集中在电源架内部和电源模块周边，而非建筑固定布线。
电源架（Power Shelf）内部 是一个关键位置。以 NVIDIA GB200 NVL72 为例，单机架由四座 30kW 电源架构成。电源架输入侧接收 400/480Vac 三相电，输出侧以 54Vdc、数百安培的电流送往汇流排。整流模块在 AC-DC 转换过程中，功率器件和磁性元件会产生持续高温，模组之间的跳线、采样线、风扇供电线，都暴露在 100°C 以上的局部热区中。
整流柜到直流配电柜之间 是第二个位置。在华为 HVDC 电源系统的安装规范中，交流输入线缆从机柜顶部走线架穿入，负载支路输出线缆同样经顶部走线后接入对应端子，柜间还有并机铜排和 CAN 通信线。这些线缆中，功率路径的线径大、电流高，而信号与辅助电源线在整流器附近的高温环境下，普通 PVC 绝缘会迅速变硬发脆。
电源模块到母板/汇流排的短距离连接 是第三个位置。在直流配电盒与设备的连接中，6mm² 至 16mm² 的直流电源线根据距离选择线径，近距离（≤10m）用 6mm²，20-35m 用 16mm²。这些线缆在机箱内部弯折、穿过狭窄空间，对柔韧性和耐温同时提出了要求。
哪些位置真正需要耐热硅胶线？ 概括来说：靠近热源、空间狭窄、有持续高温暴露风险的内部连接位置。 具体包括：PSU 模组内部的跳线和采样线、整流器散热片附近的辅助电源线、电源架内温高的整流模块周边、以及任何靠近功率器件且无法有效散热的结构内部。
选耐热硅胶线，不能只看“耐温”一个数字。以下五个参数缺一不可。
温度 是最直观的，但也是最容易被误读的。硅胶线的常见额定温度分为 150°C（UL 3132）点击进入：UL3132硅胶线 和 180°C~200°C（VDE 硅胶线、特软硅胶线）两档。关键区别在于：150°C 是持续工作温度的上限，短时峰值可以更高，但额定值决定了 UL 认证下的安全边界。如果实际工作温度在 120°C 左右，UL 3132 的 150°C 有足够余量；如果靠近功率器件且散热受限，180°C 规格更稳妥。
电压 取决于电路层级。电源架内部的辅助电源和信号线多为 300V 以下，UL 3132 的 300V 额定完全覆盖。但如果是 400/480Vac 输入侧的采样线，或 54Vdc 大电流母排的电压检测线，需确认实际工作电压不超过线材额定值。
电流 直接决定导体截面积。在直流配电场景中，6mm² 适用于 ≤10m 的 6kW 级模块连接，16mm² 用于 20-35m 的传输距离。高密度 AI 电源架内，单个 30kW 整流模块的输出电流可达数百安培（54Vdc 下 30kW 对应约 555A），模块间的并联线缆需要按总电流的均流要求选择截面。
线规（AWG） 是电流和安装空间的折中。内部跳线常用 16-20AWG，功率路径用 6-10AWG 甚至更粗。硅胶线的优势在于，同样截面积下外径更小、更柔软，适合在电源架内部有限的走线通道中穿行。
弯曲要求 常被忽略但至关重要。特软硅胶线的静态最小弯曲半径可做到 3×线径，动态应用为 6×线径。而普通 PVC 电子线的固定安装弯曲半径通常为 5×线径，移动安装达 10×线径。在电源架内部，线缆需要在狭小空间内绕过散热片和结构件，弯曲半径不足会导致绝缘层应力开裂。
点击进入：UL3132硅胶线

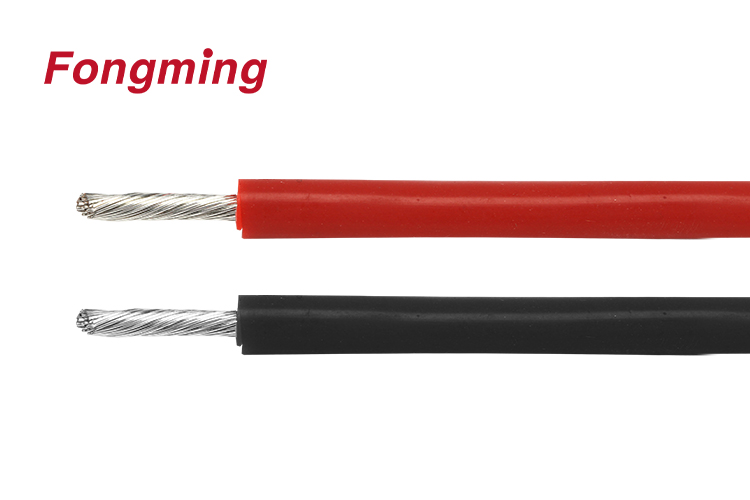

UL 3132 是一类 AWM（Appliance Wiring Material） 线材，即设备内部配线用材料。它的定位非常明确：用于 UL 认可的设备或器具内部，而非建筑布线。
UL 3132 的核心参数：额定温度 150°C，额定电压 300V，硅橡胶绝缘，镀锡铜导体，通过 CSA FT2 阻燃测试。它的“双额定”意味着可以在美国和加拿大市场通用。
和 UL 1015（PVC 单芯线）相比，差异是根本性的。UL 1015 的额定温度为 105°C，绝缘材料是特种 PVC，弯曲半径为固定 5×、移动 10×。UL 3132 的耐温高出 45°C，柔韧性更好，但 UL 1015 的 PVC 绝缘在耐油、耐溶剂和机械耐磨性上通常优于硅胶。选哪个，取决于环境温度是否超过 PVC 的极限。
和 UL 3266（交联 PE 线）相比，UL 3266 的额定温度通常为 125°C，电压 300V，属于“中间档”。3266 的机械强度比硅胶好，但在 150°C 级别的热区，3266 已经超出安全边界。
和 VDE 硅胶线（如 H05S-K） 相比，VDE 体系的硅胶线常见 180°C 额定，电压 300/500V，耐温更高一档。但 VDE 和 UL 是两套认证体系，在北美数据中心项目中，UL 认可通常是硬性要求。UL 3132 胜在“合规性明确”。
一句话总结：UL 3132 是 150°C、300V 档位中合规性最清晰的 AWM 选择；如果温度超过 150°C，需要向 VDE 180°C 或 UL 更高温度 Style 寻找；如果温度低于 105°C 且不需要高柔性，PVC 线材更经济。
这是最容易踩坑的地方。AWM 线材的本质是“设备内部配线” ，它的 UL 认可建立在“安装在 UL 列名产品内部”这一前提上。以下场景不能用 UL 3132 或其他 AWM 线材替代专用建筑线缆：
主供电布线（市电引入、配电柜之间的馈线） 。从变压器到 UPS、从 UPS 到 PDU 的主供电回路，属于建筑电气布线范畴。这些场景需要的是 NEC 认可的 建筑线缆（如 THHN/THWN、XHHW 等），或经过 tray rating 认证的电缆。AWM 线材“不用于建筑内部布线/硬接线”。
建筑固定配线（墙面、桥架、管道内的敷设） 。任何在建筑物结构内敷设、作为设施一部分的线缆，需要符合当地电气规范对建筑线缆的要求。UL 3132 的 AWM 认可不覆盖这一场景。
机柜之间的长距离主功率连接。在华为 HVDC 系统的安装规范中，交流输入线缆推荐 185mm²，柜间并机使用铜排，这些属于设备间的固定电力连接，应由具备相应认证的电力电缆承担。
电池电缆和直流母联。Vertiv 的直流电源系统规范明确，电池电缆至少应达到 +90°C 耐温级别，建议采用双绝缘层铜芯阻燃电缆，且直流母联电缆截面可达 4×240mm² 至 5×240mm²，这些是大截面电力电缆的领域，不是 AWM 电子线的适用范围。
简单判断标准：如果你在画“建筑布线图”或“配电系统单线图”，用的就不该是 AWM 线。如果你在画“设备内部接线图”或“模组互联图”，UL 3132 这类线材才是对的选择。
一句话记住：耐热硅胶线管的是“设备肚子里”的高温角落，管不了“建筑血管”里的大电流主干。选线之前，先分清你是在修内脏，还是在接动脉。
