UL3640
Fongming

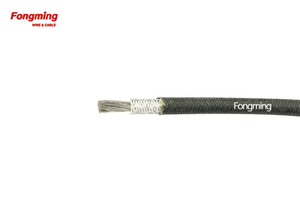

150C 180C 1100V UL3640 硅胶编织线
描述
名称：硅胶编织电线
型号：AWM 3640
尺寸：16~4/0AWG
特征
额定电压：1100V
额定温度：150/180℃
结构体
导体：镀锡铜丝
绝缘：硅橡胶、涤纶编织、硅树脂涂层
规格：UL758，UL1581
尺寸 AWG | 导体结构 | 绝缘厚度 （毫米） | 编织层厚度 | 外径 |
16 | 26 / 0.254 | 1.27 | 0.2 | 4.5±0.1 |
14 | 41 / 0.254 | 4.9±0.1 | ||
12 | 65 / 0.254 | 5.4±0.1 | ||
10 | 103 / 0.254 | 0.25 | 6.4±0.2 | |
8 | 163 / 0.254 | 7.2±0.2 | ||
6 | 260 / 0.254 | 8.3±0.3 | ||
4 | 413 / 0.254 | 9.7±0.3 | ||
2 | 168 / 0.5 | 11.4±0.3 | ||
1 | 212 / 0.5 | 12.4±0.3 | ||
1/0 | 268 / 0.5 | 1.52 | 14.1±0.4 | |
2/0 | 342 / 0.5 | 15.4±0.4 | ||
3/0 | 430 / 0.5 | 17.0±0.5 | ||
4/0 | 538 / 0.5 | 18.5±0.5 | ||
250kcmil | 633 / 0.5 | 19.6±0.5 | ||
300kcmil | 760 / 0.5 | 2.24 | 0.3 | 22.6±0.5 |
350kcmil | 886 / 0.5 | 24.0±0.5 | ||
400kcmil | 396 / 0.8 | 25.3±0.8 | ||
500kcmil | 495 / 0.8 | 27.7±0.8 | ||
600kcmil | 594 / 0.8 | 30.1±0.8 |
