产品描述

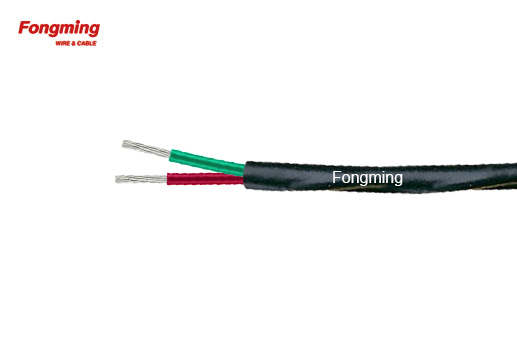

名称：多芯ETFE绝缘PVC外护电缆
型号：AWM21877
尺寸：2*18~7*14AWG
产品性能
额定温度：105℃
额定电压：300V
产品结构
导体：裸铜丝，镀锡丝
绝缘：ETFE
外护：PVC
尺寸 (AWG) | 导体结构 (mm) | 导体直径 (mm) | 绝缘厚度 (mm) | 绝缘外径 (mm) | 成缆后 直径 | 外护厚度 (mm) | 外径 (mm) |
2*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 3.0 | 0.18 | 3.4±0.2 |
3*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 3.2 | 0.18 | 3.6±0.2 |
4*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 3.6 | 0.18 | 4.0±0.2 |
5*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 4.1 | 0.18 | 4.5±0.3 |
6*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 4.2 | 0.18 | 4.6±0.3 |
7*18 | 7/0.39 | 1.17 | 0.15 | 1.50 | 4.5 | 0.18 | 4.9±0.3 |
2*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 3.6 | 0.18 | 4.0±0.2 |
3*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 3.9 | 0.18 | 4.3±0.3 |
4*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 4.4 | 0.18 | 4.8±0.3 |
5*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 4.9 | 0.18 | 5.3±0.3 |
6*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 5.0 | 0.18 | 5.4±0.3 |
7*16 | 19/0.3 | 1.50 | 0.15 | 1.80 | 5.4 | 0.18 | 5.8±0.3 |
2*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 4.3 | 0.18 | 4.7±0.3 |
3*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 4.6 | 0.18 | 5.0±0.3 |
4*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 5.2 | 0.18 | 5.6±0.3 |
5*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 5.8 | 0.18 | 6.2±0.5 |
6*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 6.0 | 0.18 | 6.4±0.5 |
7*14 | 19/0.37 | 1.85 | 0.15 | 2.15 | 6.5 | 0.18 | 6.9±0.5 |
