MGT01-P.
Fongming
450C 600V MGT01-P电缆
描述
名称:MGT电缆
莫编号:MGT01-P
尺寸:3 * 16〜4 * 18AWG
特征
额定电压:600V
额定温度:450℃

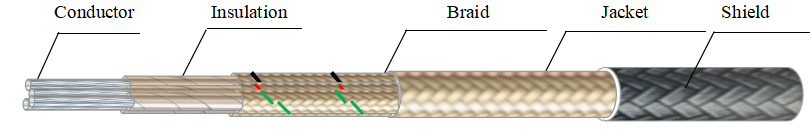

结构体
有益的顶部:镀镍铜绞线3%
绝缘:云母带包装
编织物:耐高温玻璃纤维编织物
外套:玻璃纤维编织带,耐高温
屏蔽:不锈钢丝
核心数 | 尺寸 特设工作组 | Conductor 结构体 | 直径 (毫米) | 云母 厚度 (毫米) | 直径 (毫米) | 玻璃纤维 厚度 (毫米) | 直径 (毫米) | 夹克 厚度 (毫米) | 直径 (毫米) | 屏蔽 厚度 (毫米) | 外径 (毫米) |
2 | 26 | 7 / 0.16 | 0.48 | 0.45 | 1.38 | 0.2 | 1.8 | 0.2 | 4.0 | 0.2 | 4.2±0.3 |
3 | 0.2 | 4.3 | 0.2 | 4.5±0.3 | |||||||
4 | 0.2 | 4.7 | 0.2 | 4.9±0.3 | |||||||
5 | 0.2 | 5.3 | 0.2 | 5.5±0.3 | |||||||
2 | 24 | 7 / 0.2 | 0.60 | 0.45 | 1.50 | 0.2 | 1.9 | 0.2 | 4.2 | 0.2 | 4.4±0.3 |
3 | 0.2 | 4.5 | 0.2 | 4.7±0.3 | |||||||
4 | 0.2 | 5.0 | 0.2 | 5.2±0.3 | |||||||
5 | 0.2 | 5.5 | 0.2 | 5.7±0.3 | |||||||
2 | 22 | 7 / 0.254 | 0.76 | 0.45 | 1.66 | 0.2 | 2.1 | 0.2 | 4.6 | 0.2 | 4.8±0.3 |
3 | 0.2 | 4.9 | 0.2 | 5.1±0.3 | |||||||
4 | 0.2 | 5.5 | 0.2 | 5.7±0.3 | |||||||
5 | 0.2 | 6.1 | 0.2 | 6.3±0.3 | |||||||
2 | 20 | 10 / 0.254 | 0.93 | 0.45 | 1.83 | 0.2 | 2.3 | 0.2 | 5.0 | 0.2 | 5.2±0.3 |
3 | 0.2 | 5.4 | 0.2 | 5.6±0.3 | |||||||
4 | 0.2 | 6.0 | 0.2 | 6.2±0.3 | |||||||
5 | 0.2 | 6.6 | 0.2 | 6.8±0.3 | |||||||
2 | 18 | 16 / 0.254 | 1.17 | 0.45 | 2.07 | 0.2 | 2.5 | 0.2 | 5.4 | 0.2 | 5.4±0.3 |
3 | 0.2 | 5.8 | 0.2 | 6.0±0.3 | |||||||
4 | 0.2 | 6.4 | 0.2 | 6.6±0.3 | |||||||
5 | 0.2 | 7.2 | 0.2 | 7.4±0.5 | |||||||
2 | 16 | 26 / 0.254 | 1.50 | 0.45 | 2.40 | 0.2 | 2.8 | 0.2 | 6.0 | 0.2 | 6.2±0.3 |
3 | 0.2 | 6.4 | 0.2 | 6.6±0.3 | |||||||
4 | 0.2 | 7.2 | 0.2 | 7.4±0.5 | |||||||
5 | 0.2 | 8.0 | 0.2 | 8.2±0.5 | |||||||
2 | 14 | 41 / 0.254 | 1.88 | 0.45 | 2.78 | 0.2 | 3.2 | 0.2 | 6.8 | 0.2 | 7.0±0.5 |
3 | 0.2 | 7.3 | 0.2 | 7.5±0.5 | |||||||
4 | 0.2 | 8.1 | 0.2 | 8.3±0.5 | |||||||
5 | 0.2 | 9.0 | 0.2 | 9.2±0.5 |
