UL3132
Fongming

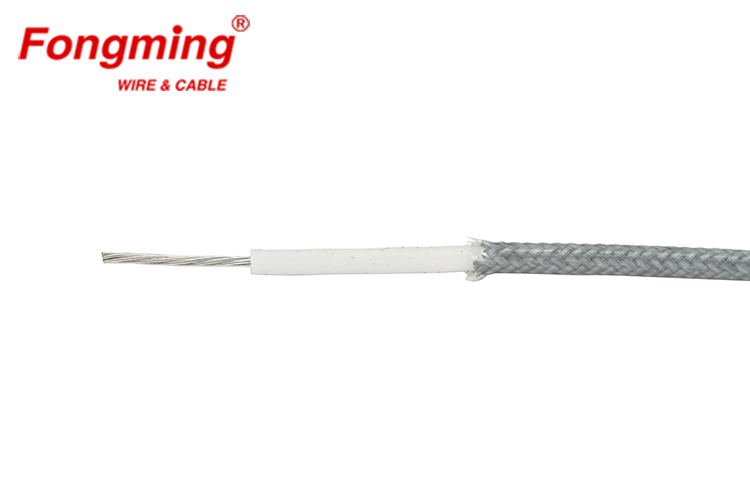

150C 300V UL3132硅胶线
描述
名称:硅胶绝缘电线
型号:AWM3132
尺寸:26~16AWG
特征
额定电压:300V
额定温度:-60℃ ~+150℃
结构体
导体:实心或绞合,镀锡铜,镀镍铜,镀银铜,纯镍丝
绝缘:硅橡胶
颜色:蓝色,棕色,黑色,白色,红色,绿色,黄色
规格:UL758、UL1581
UL | 3132 | ||
CSA/CUL | AWM I A | ||
Rated Temperature 额定温度 | 150℃ | ||
Rated Voltage 额定电压 | 300V | ||
AWG 规格 | Conductor Structure (mm) 导体结构 | Insulation Thickness (mm) 绝缘厚度 | Outer Diameter (mm) 外径 |
30 | 7/0.1 | 0.38 | 1.1±0.1 |
28 | 7/0.127 | 1.2±0.1 | |
26 | 7/0.16 | 1.3±0.1 | |
24 | 7/0.20 | 1.5±0.1 | |
22 | 7/0.254 | 1.6±0.1 | |
20 | 10/0.254 | 1.8±0.1 | |
18 | 16/0.254 | 2.0±0.1 | |
16 | 26/0.254 | 2.4±0.1 | |
14 | 41/0.254 | 2.7±0.1 | |
12 | 65/0.254 | 3.2±0.1 | |
10 | 103/0.254 | 4.1±0.2 | |
8 | 163/0.254 | 5.0±0.2 | |
6 | 260/0.254 | 6.1±0.3 | |
4 | 413/0.254 | 7.4±0.3 | |
2 | 168/0.5 | 9.1±0.3 | |
1 | 212/0.5 | 10.1±0.5 | |
1/0 | 268/0.5 | 11.2±0.5 | |
2/0 | 342/0.5 | 12.6±0.5 | |
3/0 | 430/0.5 | 14.0±0.5 | |
4/0 | 538/0.5 | 15.6±0.5 | |
